| Lieu d'origine: | Changhaï |
|---|---|
| Nom de marque: | ZANFENG |
| Certification: | ISO9001 |

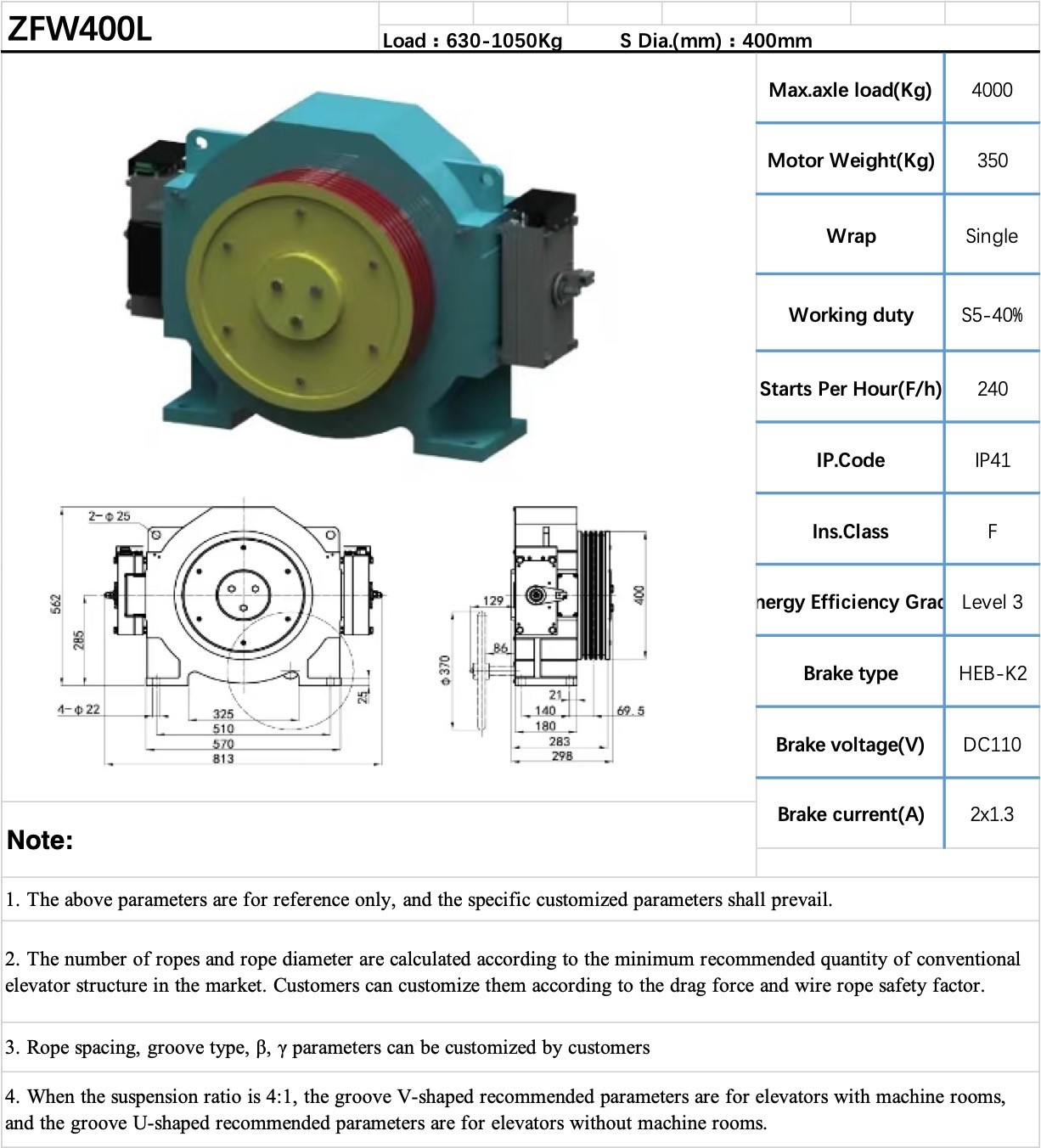

| Numéro de modèle: | ZFW400L |
| Quantité de commande min: | 1 morceau |
| Prix: | Negotiable,USD1200-USD2000 |
| Détails d'emballage: | Emballage standard d'exportation, cas en bois sans fumigation. |
| Délai de livraison: | 5~10 jours de travail |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 1000 morceaux/morceaux par mois |
| Tension: | 380 | roping: | 2:1 / 4:1 |
|---|---|---|---|
| enveloppe: | Simple | Elv.Charge: | 630-1050kg |
| Elv.Vitesse: | 0.5-2.5m/s | Diamètre de poulie: | 400mm |
| Devoir: | S5-40%ED | Charge statique maximale: | 4000kg |
| Poids: | 350kg | Frein: | DC110V 2X1.3 |
| Code d'IP: | IP41 | Ins. Classe: | F |
| Mettre en évidence: | Machine de Traction sans engrenage de 400mm,Machine de Traction d'ascenseur de 1050Kg,Machine de Traction d'ascenseur de moteur d'entraînement sans engrenage |
||
REMARQUE

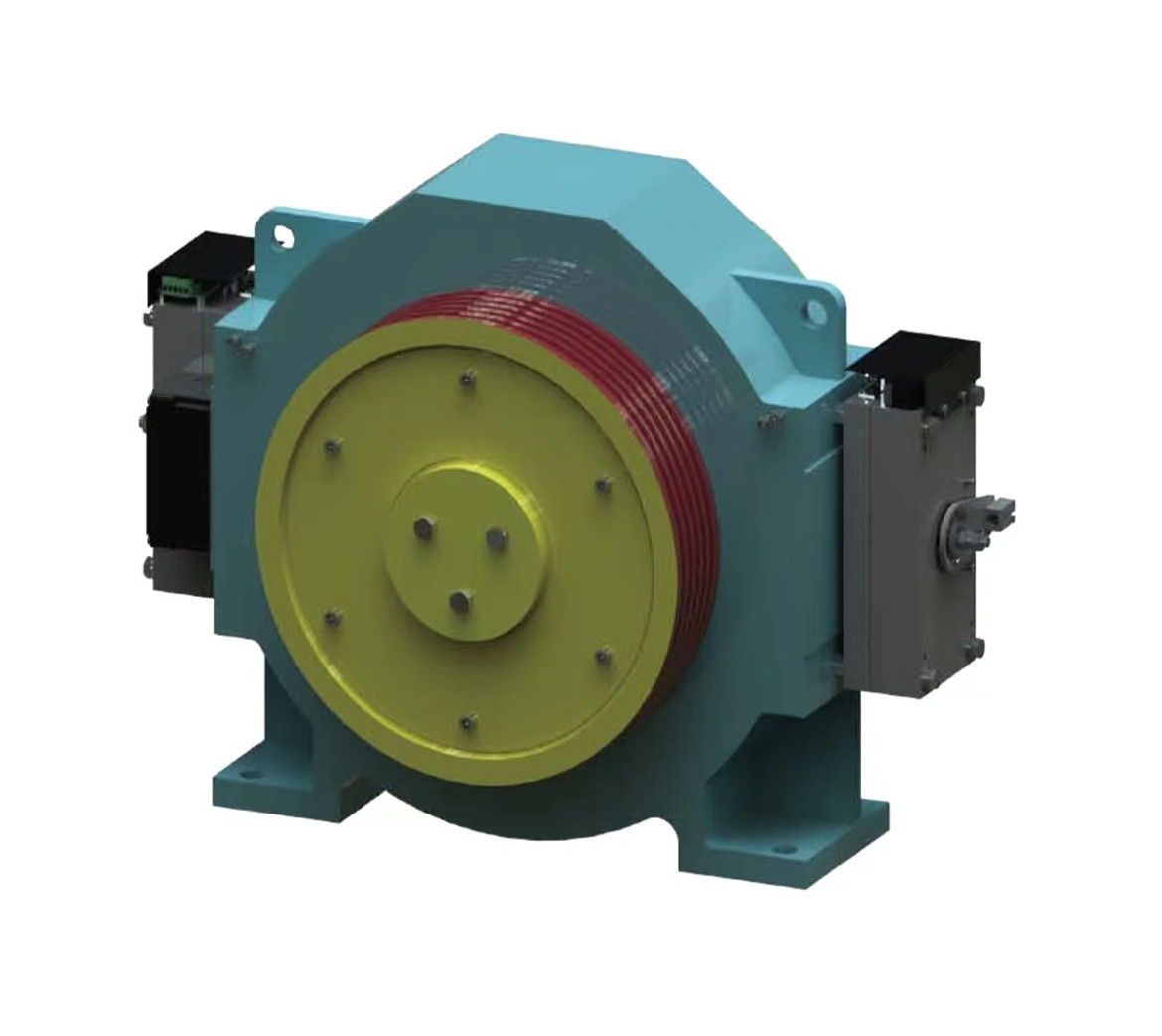

La machine de traction synchrone à aimant permanent sans engrenage est un type courant de machine de traction d'ascenseur.Il utilise le moteur synchrone à aimant permanent comme source de force motrice de la machine de traction et relie la cabine de l'ascenseur à la machine de traction via le câble de suspension principal de l'ascenseur.
1, faible bruit et vibrations : la conception sans engrenage réduit le bruit et les vibrations générés par la transmission à engrenages traditionnelle, permettant aux passagers de se sentir plus à l'aise lorsqu'ils prennent l'ascenseur.
2, contrôle de haute précision: le moteur synchrone à aimant permanent présente les caractéristiques d'une réponse rapide et d'un contrôle de haute précision, qui peuvent contrôler plus précisément la vitesse de démarrage, d'arrêt et de fonctionnement de l'ascenseur.
3, Forte fiabilité : la conception sans engrenage réduit l'utilisation de pièces de transmission mécanique, ayant ainsi un taux de défaillance plus faible et une durée de vie plus longue.

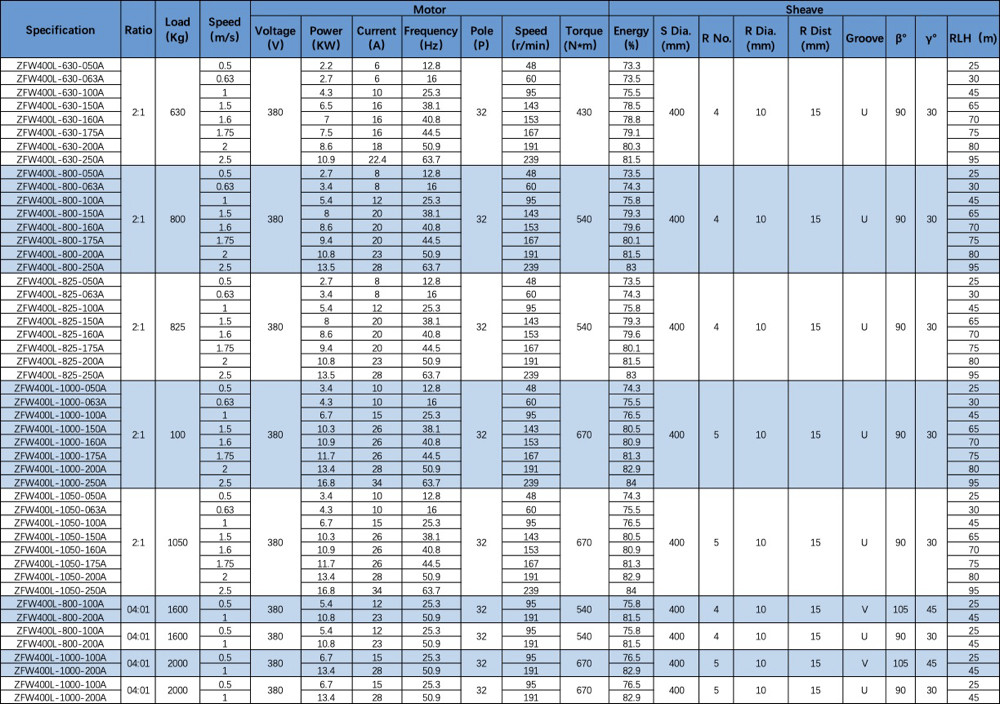

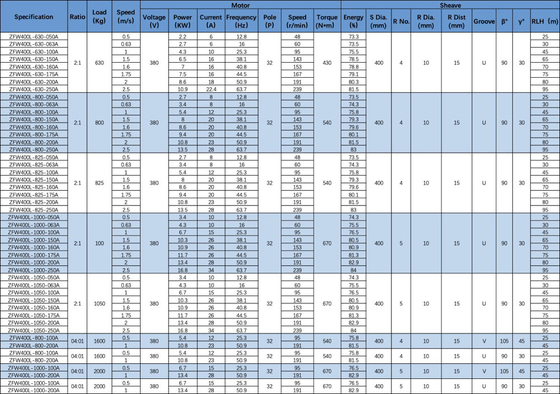

FORMULAIRE RECOMMANDÉ POUR LE MODÈLE ZFW400L
| spécification | Rapport | Charge (Kg) | Vitesse (m/s) | Moteur | Poulie | ||||||||||||||
| Tension(V) | Puissance (KW) | Courant (A) | Fréquence (Hz) | Pôle (P) | Vitesse (tr/min) | Couple (N*m) | Énergie(%) | Dia. S.(mm) | R Non. | R Dia.(mm) | Dist. R (mm) | Rainure | β° | γ° | RLH(m) | ||||
| ZFW400L-630-050A | 2:1 | 630 | 0,5 | 380 | 2.2 | 6 | 12,8 | 32 | 48 | 430 | 73,3 | 400 | 4 | dix | 15 | tu | 90 | 30 | 25 |
| ZFW400L-630-063A | 0,63 | 2.7 | 6 | 16 | 60 | 73,5 | 30 | ||||||||||||
| ZFW400L-630-100A | 1 | 4.3 | dix | 25.3 | 95 | 75,5 | 45 | ||||||||||||
| ZFW400L-630-150A | 1,5 | 6.5 | 16 | 38.1 | 143 | 78,5 | 65 | ||||||||||||
| ZFW400L-630-160A | 1.6 | 7 | 16 | 40,8 | 153 | 78,8 | 70 | ||||||||||||
| ZFW400L-630-175A | 1,75 | 7.5 | 16 | 44,5 | 167 | 79.1 | 75 | ||||||||||||
| ZFW400L-630-200A | 2 | 8.6 | 18 | 50,9 | 191 | 80.3 | 80 | ||||||||||||
| ZFW400L-630-250A | 2.5 | 10.9 | 22.4 | 63,7 | 239 | 81,5 | 95 | ||||||||||||
| ZFW400L-800-050A | 2:1 | 800 | 0,5 | 380 | 2.7 | 8 | 12,8 | 32 | 48 | 540 | 73,5 | 400 | 4 | dix | 15 | tu | 90 | 30 | 25 |
| ZFW400L-800-063A | 0,63 | 3.4 | 8 | 16 | 60 | 74,3 | 30 | ||||||||||||
| ZFW400L-800-100A | 1 | 5.4 | 12 | 25.3 | 95 | 75,8 | 45 | ||||||||||||
| ZFW400L-800-150A | 1,5 | 8 | 20 | 38.1 | 143 | 79,3 | 65 | ||||||||||||
| ZFW400L-800-160A | 1.6 | 8.6 | 20 | 40,8 | 153 | 79,6 | 70 | ||||||||||||
| ZFW400L-800-175A | 1,75 | 9.4 | 20 | 44,5 | 167 | 80,1 | 75 | ||||||||||||
| ZFW400L-800-200A | 2 | 10.8 | 23 | 50,9 | 191 | 81,5 | 80 | ||||||||||||
| ZFW400L-800-250A | 2.5 | 13.5 | 28 | 63,7 | 239 | 83 | 95 | ||||||||||||
| ZFW400L-825-050A | 2:1 | 825 | 0,5 | 380 | 2.7 | 8 | 12,8 | 32 | 48 | 540 | 73,5 | 400 | 4 | dix | 15 | tu | 90 | 30 | 25 |
| ZFW400L-825-063A | 0,63 | 3.4 | 8 | 16 | 60 | 74,3 | 30 | ||||||||||||
| ZFW400L-825-100A | 1 | 5.4 | 12 | 25.3 | 95 | 75,8 | 45 | ||||||||||||
| ZFW400L-825-150A | 1,5 | 8 | 20 | 38.1 | 143 | 79,3 | 65 | ||||||||||||
| ZFW400L-825-160A | 1.6 | 8.6 | 20 | 40,8 | 153 | 79,6 | 70 | ||||||||||||
| ZFW400L-825-175A | 1,75 | 9.4 | 20 | 44,5 | 167 | 80,1 | 75 | ||||||||||||
| ZFW400L-825-200A | 2 | 10.8 | 23 | 50,9 | 191 | 81,5 | 80 | ||||||||||||
| ZFW400L-825-250A | 2.5 | 13.5 | 28 | 63,7 | 239 | 83 | 95 | ||||||||||||
| ZFW400L-1000-050A | 2:1 | 100 | 0,5 | 380 | 3.4 | dix | 12,8 | 32 | 48 | 670 | 74,3 | 400 | 5 | dix | 15 | tu | 90 | 30 | 25 |
| ZFW400L-1000-063A | 0,63 | 4.3 | dix | 16 | 60 | 75,5 | 30 | ||||||||||||
| ZFW400L-1000-100A | 1 | 6.7 | 15 | 25.3 | 95 | 76,5 | 45 | ||||||||||||
| ZFW400L-1000-150A | 1,5 | 10.3 | 26 | 38.1 | 143 | 80,5 | 65 | ||||||||||||
| ZFW400L-1000-160A | 1.6 | 10.9 | 26 | 40,8 | 153 | 80,9 | 70 | ||||||||||||
| ZFW400L-1000-175A | 1,75 | 11.7 | 26 | 44,5 | 167 | 81,3 | 75 | ||||||||||||
| ZFW400L-1000-200A | 2 | 13.4 | 28 | 50,9 | 191 | 82,9 | 80 | ||||||||||||
| ZFW400L-1000-250A | 2.5 | 16.8 | 34 | 63,7 | 239 | 84 | 95 | ||||||||||||
| ZFW400L-1050-050A | 2:1 | 1050 | 0,5 | 380 | 3.4 | dix | 12,8 | 32 | 48 | 670 | 74,3 | 400 | 5 | dix | 15 | tu | 90 | 30 | 25 |
| ZFW400L-1050-063A | 0,63 | 4.3 | dix | 16 | 60 | 75,5 | 30 | ||||||||||||
| ZFW400L-1050-100A | 1 | 6.7 | 15 | 25.3 | 95 | 76,5 | 45 | ||||||||||||
| ZFW400L-1050-150A | 1,5 | 10.3 | 26 | 38.1 | 143 | 80,5 | 65 | ||||||||||||
| ZFW400L-1050-160A | 1.6 | 10.9 | 26 | 40,8 | 153 | 80,9 | 70 | ||||||||||||
| ZFW400L-1050-175A | 1,75 | 11.7 | 26 | 44,5 | 167 | 81,3 | 75 | ||||||||||||
| ZFW400L-1050-200A | 2 | 13.4 | 28 | 50,9 | 191 | 82,9 | 80 | ||||||||||||
| ZFW400L-1050-250A | 2.5 | 16.8 | 34 | 63,7 | 239 | 84 | 95 | ||||||||||||
| ZFW400L-800-100A | 4:01 | 1600 | 0,5 | 380 | 5.4 | 12 | 25.3 | 32 | 95 | 540 | 75,8 | 400 | 4 | dix | 15 | V | 105 | 45 | 25 |
| ZFW400L-800-200A | 1 | 10.8 | 23 | 50,9 | 191 | 81,5 | 45 | ||||||||||||
| ZFW400L-800-100A | 4:01 | 1600 | 0,5 | 380 | 5.4 | 12 | 25.3 | 32 | 95 | 540 | 75,8 | 400 | 4 | dix | 15 | tu | 90 | 30 | 25 |
| ZFW400L-800-200A | 1 | 10.8 | 23 | 50,9 | 191 | 81,5 | 45 | ||||||||||||
| ZFW400L-1000-100A | 4:01 | 2000 | 0,5 | 380 | 6.7 | 15 | 25.3 | 32 | 95 | 670 | 76,5 | 400 | 5 | dix | 15 | V | 105 | 45 | 25 |
| ZFW400L-1000-200A | 1 | 13.4 | 28 | 50,9 | 191 | 82,9 | 45 | ||||||||||||
| ZFW400L-1000-100A | 4:01 | 2000 | 0,5 | 380 | 6.7 | 15 | 25.3 | 32 | 95 | 670 | 76,5 | 400 | 5 | dix | 15 | tu | 90 | 30 | 25 |
| ZFW400L-1000-200A | 1 | 13.4 | 28 | 50,9 | 191 | 82,9 | 45 | ||||||||||||

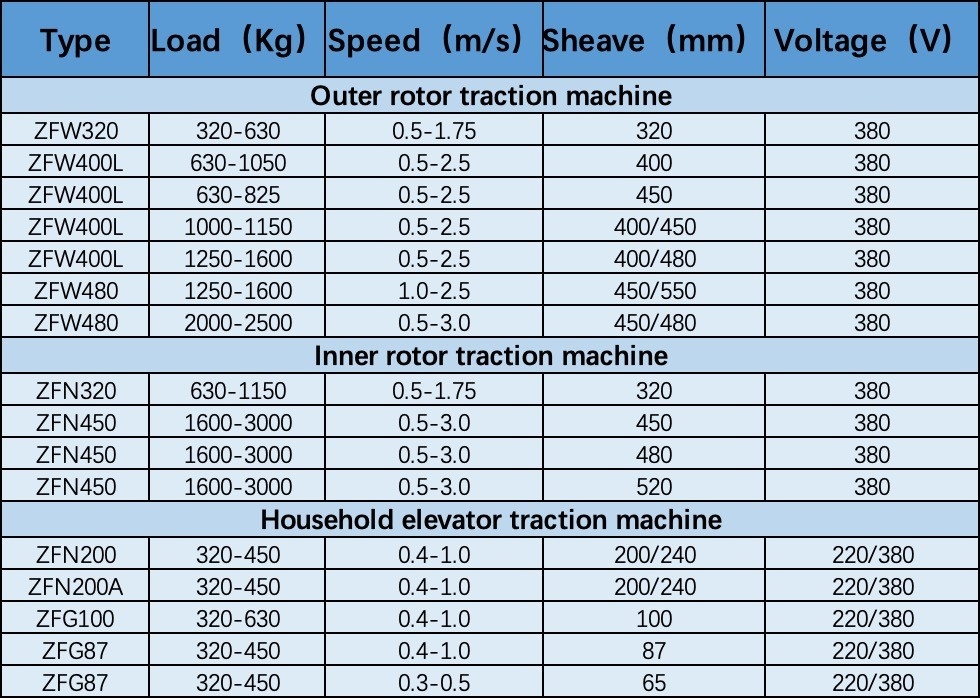

Tableau facultatif
| Taper | Charge (Kg) | Vitesse (m/s) | Réa (mm) | Tension(V) |
| Machine de traction à rotor extérieur | ||||
| ZFW320 | 320-630 | 0,5-1,75 | 320 | 380 |
| ZFW400L | 630-1050 | 0,5-2,5 | 400 | 380 |
| ZFW400L | 630-825 | 0,5-2,5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0,5-2,5 | 400/450 | 380 |
| ZFW400L | 12h50-16h00 | 0,5-2,5 | 400/480 | 380 |
| ZFW480 | 12h50-16h00 | 1,0-2,5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0,5-3,0 | 450/480 | 380 |
| Machine de traction à rotor intérieur | ||||
| ZFN320 | 630-1150 | 0,5-1,75 | 320 | 380 |
| ZFN450 | 16h00-30h00 | 0,5-3,0 | 450 | 380 |
| ZFN450 | 16h00-30h00 | 0,5-3,0 | 480 | 380 |
| ZFN450 | 16h00-30h00 | 0,5-3,0 | 520 | 380 |
| Machine de traction d'ascenseur domestique | ||||
| ZFN200 | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0,4-1,0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0,4-1,0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0,3-0,5 | 65 | 220/380 |
