| Lieu d'origine: | Changhaï |
|---|---|
| Nom de marque: | ZANFENG |
| Certification: | ISO9001 |
| Numéro de modèle: | ZFW400L 450/550mm |
| Quantité de commande min: | 1 morceau |
| Prix: | Negotiable,USD1200-USD2000 |
| Détails d'emballage: | Emballage standard d'exportation, cas en bois sans fumigation. |
| Délai de livraison: | 5~10 jours de travail |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 1000 morceaux/morceaux par mois |
| Tension: | 380 | roping: | 2:1-4:1 |
|---|---|---|---|
| enveloppe: | Simple | Elv.Charge: | 1250-1600kg |
| Elv.Vitesse: | 1.0-2.5 (m/s) | Diamètre de poulie: | 450/550mm |
| Devoir: | S5-40% | Charge statique maximale: | 10000kg |
| Poids: | 780kg | Frein: | DC110V 2X2.2 |
| Code d'IP: | IP41 | Ins. Classe: | F |

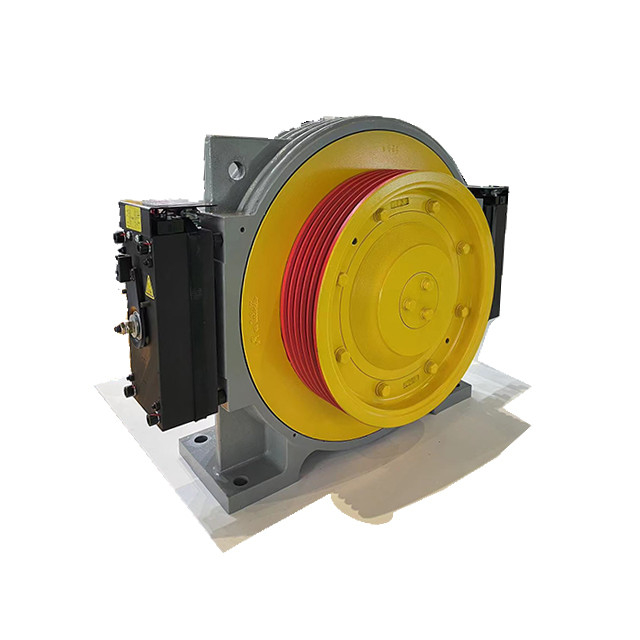

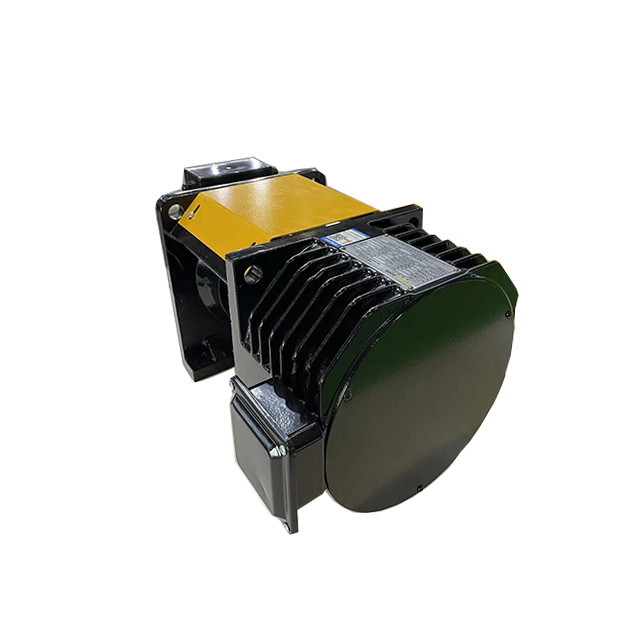

| Mettre en évidence: | Tracteur sans engrenages synchrone à un aimant permanent d'ascenseur,Machine sans engrenages de traction d'ascenseur,machine de traction de l'ascenseur 1600Kg |
||
La machine de traction d'ascenseur est une composante clé employée pour conduire l'opération d'ascenseur d'ascenseur. Elle se compose habituellement de moteur, de décélérateur et de frein.
La fonction principale de la machine de traction d'ascenseur est de fournir la force de levage d'ascenseur par la transmission de couple. Elle emploie la corde de fil d'acier (corde de traction) ou le système de transmission de ceinture pour relier la cabine et le contrepoids inférieurs de l'ascenseur, afin de soulever et actionner l'ascenseur.
En cours d'opération, quand l'ascenseur démarre, le moteur fournit la puissance, convertit le moteur tournant ultra-rapide en vitesse et couple appropriés par le dispositif de décélération, et puis transfère la puissance à la corde de traction ou au système de commande par courroie, de ce fait conduisant le fonctionnement de l'ascenseur. Le frein joue un rôle en commandant l'arrêt ou la position de l'ascenseur.
La machine de traction d'ascenseur a les caractéristiques de la sécurité, de la fiabilité, du rendement élevé et de l'économie d'énergie, et est un nécessaire et une part importante de système moderne d'ascenseur.
FORME RECOMMANDÉE PAR MODÈLE DE ZFW400L
| Spécifications | Rapport | Charge (kilogrammes) | Vitesse (m/s) | Moteur | Poulie | ||||||||||||||
| Tension (V) | Puissance (kilowatts) | Actuel (A) | Fréquence (hertz) | Polonais (P) | Vitesse (r/min) | Couple (N*m) | Énergie (%) | Diamètre de S (millimètre) | R non. | Diamètre de R (millimètre) | R Dist (millimètre) | Cannelure | β° | γ° | RLH (m) | ||||
| ZFW480L-1250-100A | 2:1 | 1250 | 1 | 380 | 8,2 | 18 | 22,7 | 32 | 85 | 919 | 80,4 | 450 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1250-150A | 1,5 | 12,3 | 31,5 | 33,9 | 127 | 83,6 | 70 | ||||||||||||
| ZFW480L-1250-175A | 1,75 | 14,3 | 31,5 | 39,7 | 149 | 85 | 80 | ||||||||||||
| ZFW480L-1250-200A | 2 | 16,3 | 35 | 45,3 | 170 | 85,5 | 85 | ||||||||||||
| ZFW480L-1250-250A | 2,5 | 20,4 | 44 | 56,5 | 212 | 86,4 | 100 | ||||||||||||
| ZFW480L-1350-100A | 2:1 | 1350 | 1 | 380 | 8,8 | 19,5 | 22,7 | 32 | 85 | 992 | 80,7 | 450 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1350-150A | 1,5 | 13,2 | 34 | 33,9 | 127 | 84 | 70 | ||||||||||||
| ZFW480L-1350-175A | 1,75 | 15,4 | 34 | 39,7 | 149 | 85,3 | 80 | ||||||||||||
| ZFW480L-1350-200A | 2 | 17,6 | 38 | 45,3 | 170 | 85,6 | 85 | ||||||||||||
| ZFW480L-1350-250A | 2,5 | 22,1 | 47,5 | 56,5 | 212 | 86,6 | 100 | ||||||||||||
| ZFW480L-1600-100A | 1600 | 1 | 380 | 10,5 | 23 | 22,7 | 32 | 85 | 1176 | 81,6 | 450 | 6 | 10 | 15 | U | 90 | 30 | 45 | |
| ZFW480L-1600-150A | 1,5 | 15,7 | 39 | 33,9 | 127 | 84,9 | 70 | ||||||||||||
| ZFW480L-1600-175A | 1,75 | 18,3 | 39 | 39,7 | 149 | 85,7 | 80 | ||||||||||||
| ZFW480L-1600-200A | 2 | 20,9 | 44 | 45,3 | 170 | 85,8 | 85 | ||||||||||||
| ZFW480L-1600-250A | 2,5 | 26,1 | 55 | 56,5 | 212 | 86,9 | 100 | ||||||||||||
| ZFW480L-1250-100C | 2:1 | 1250 | 1 | 380 | 8,2 | 18,6 | 18,4 | 32 | 69 | 1123 | 80,4 | 550 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1250-175C | 1,75 | 14,3 | 30,5 | 32,5 | 122 | 84,5 | 80 | ||||||||||||
| ZFW480L-1250-200C | 2 | 116,3 | 39,8 | 37,1 | 139 | 85 | 85 | ||||||||||||
| ZFW480L-1250-250C | 2,5 | 20,4 | 42,5 | 46,4 | 174 | 85,8 | 100 | ||||||||||||
| ZFW480L-1350-100C | 2:1 | 1350 | 1 | 380 | 8,8 | 20,4 | 18,4 | 32 | 69 | 1213 | 80,7 | 550 | 5 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1350-175C | 1,75 | 15,4 | 33 | 32,5 | 122 | 84,8 | 80 | ||||||||||||
| ZFW480L-1350-200C | 2 | 17,6 | 39,8 | 37,1 | 139 | 85,1 | 85 | ||||||||||||
| ZFW480L-1350-250C | 2,5 | 22,1 | 46,2 | 46,4 | 174 | 85,9 | 100 | ||||||||||||
| ZFW480L-1600-100C | 2:1 | 1600 | 1 | 380 | 10,5 | 23,1 | 18,4 | 32 | 69 | 1437 | 81,6 | 550 | 6 | 10 | 15 | U | 90 | 30 | 45 |
| ZFW480L-1600-150C | 1,5 | 15,7 | 34,4 | 27,7 | 104 | 84,9 | 70 | ||||||||||||
| ZFW480L-1600-175C | 1,75 | 18,3 | 39,6 | 32,5 | 122 | 85,2 | 80 | ||||||||||||
| ZFW480L-1600-200C | 2 | 20,9 | 46 | 37,1 | 139 | 85,4 | 85 | ||||||||||||
| ZFW480L-1600-250C | 2,5 | 26,1 | 55,9 | 46,4 | 174 | 86,3 | 100 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23 | 22,7 | 32 | 85 | 1176 | 81,6 | 450 | 6 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW480L-1600-200A | 1 | 20,9 | 44 | 45,3 | 170 | 85,8 | 45 | ||||||||||||
| ZFW480L-1600-100A | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23 | 22,7 | 32 | 85 | 1176 | 81,6 | 450 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW480L-1600-200A | 1 | 20,9 | 44 | 45,3 | 170 | 85,8 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23,1 | 18,4 | 32 | 69 | 1437 | 81,6 | 550 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW480L-1600-200C | 1 | 20,9 | 44 | 37,1 | 139 | 85,4 | 45 | ||||||||||||
| ZFW480L-1600-100C | 4:1 | 3000 | 0,5 | 380 | 10,5 | 23,1 | 18,4 | 32 | 69 | 1437 | 81,6 | 550 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW480L-1600-200C | 1 | 20,9 | 44 | 37,1 | 139 | 85,4 | 45 | ||||||||||||
Tableau facultatif
| Type | Charge (kilogrammes) | Vitesse (m/s) | Poulie (millimètres) | Tension (V) |
| Machine externe de traction de rotor | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Machine intérieure de traction de rotor | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0.5-3.0 | 520 | 380 |
| Machine de traction d'ascenseur de ménage | ||||
| ZFN200 | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0.3-0.5 | 65 | 220/380 |
FAQ
1. Queest-ce que je peux obtenir à la citation ?
D'ici 24 heures l'enquête sera réponse. Si vous êtes très urgent le prix,
les pls nous appellent ou nous indiquent votre email de sorte que nous considérions votre priorité d'enquête.
2. Comment est-ce que je peux obtenir un échantillon pour vérifier votre qualité ?
Fournissez notre échantillon existant pour vérifier notre qualité, le besoin de frais de transport à payé par vous. Après confirmation des prix, vous pouvez
exigez pour des échantillons pour vérifier notre qualité, mais l'échantillon a coûté le besoin à payé par coût d'échantillon de you.the peut être remboursable si vous quantité de commande en gros atteindre notre demande.
3. Qu'un peu les dossiers vous acceptent-ils pour l'impression ?
Pdf, illustrateur d'Adoble, CDR
4. Pouvez-vous faire la conception pour nous ?
Oui. Nous avons une équipe concevante professionnelle, nous disons juste que vos petits groupes et nous aiderons à effectuer vos idrars dans products.it parfait également correct si vous n'avez pas les fichiers complets. Envoyé nous des images de haute résolution, nous pouvons concevoir la disposition que vous voulez.
Si vous nous envoyez votre LOGO, nous ferons à l'illustration pour vous la référence.
Au cas où vous auriez n'importe quelle question, les pls n'hésitent pas à me contacter.
